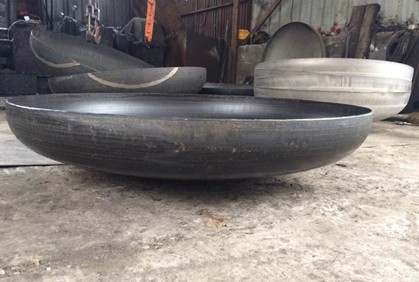

蝶形封頭

　　碟形封頭又稱帶折邊球形封頭，又名蝶形封頭。由一個球面、一個某一高度的圓筒直邊和連接以上兩個部分的曲率半徑大小小于球面半徑的過渡部分組成。碟形封頭為一個連續曲面，在三部分連接處，經線曲率半徑有突變，由于曲率變化， 因而存在著彎曲應力。彎曲應力和拉伸應力疊加的結果，使這部分的應力突出于其他部分。與橢圓形封頭相比，應力分布不如其均勻，但加工較之容易，因而在工程使用中并不理想。但當橢圓形封頭的模具加工有困難時，則用碟形封頭代替。

　　碟形封頭應用范圍：

　　石油、電子、化工、醫藥、輕紡、食品、機械、建筑等行業。
