橢圓封頭的放樣方法詳細介紹

http://tylosin.cn/news/93.html

2017-11-16

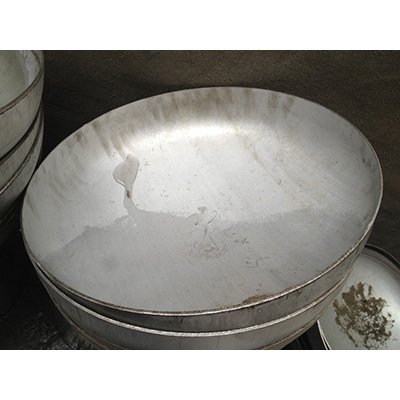

有關橢圓封頭的放樣方法是怎么樣的呢？放樣方法其中比較主要的一種方法那就是為放射線展開法。有關這種方法的詳細介紹如下所整理。這種方法適用于構件表面素線相交于一點的棱錐、圓錐以及截體件，先將構件的表面分成若干相等的瓜瓣，然后將其投影到可以反映其部分實長的面上，待求出實際大小后，以素線為骨架，將其劃到同一平面上，這樣就得到了錐體的近似展開圖。

它的步驟為：

步驟一：畫出構件的主視圖和斷面圖；

步驟二：將斷面圖分成若干等份；

步驟三：將主視圖一根素線分成若干等份，然后由等分點向斷面圖引出若干垂線，交斷面圖水平線段若干點。以斷面圖的圓心為圓心，圓心到垂足的距離為半徑，作出若干個圓；

步驟四：以所選素線的長度畫一條豎直線段，并分成和素線相等的份數；

步驟五：在所作的若干圓上截取相應的同心圓弧的長度，并把弧長轉化成線段的長度，按照順序分別添加到素線的等分點上；

步驟六：弧長的線段進行比較，**差值不能超過0.2mm，**用線段表示的方法畫近似瓜瓣。

以上就是小編和大家介紹的橢圓封頭的放射線展開法的步驟知識，希望對您有所幫助，感謝您的瀏覽和支持!
