橢圓封頭的深淺程度決定了封頭產品的壓應力值

http://tylosin.cn/news/210.html

2019-08-28

封頭會根據周圍的環境變化選擇一些合適的封頭產品來進行封裝。根據目前能夠了解的情況發明生產出的封頭種類已有多種，常用的都有哪些呢?橢圓封頭作為工業較為常用的部件，針對使用的要求需求的不同，它的形狀、結構也是各異的。一般我們在日常工作中比較常見的形狀包括橢圓形，碟形，球冠形，錐形，這幾種封頭都是用來承受內壓的，那它們的不同體現在哪里呢?我們分別來看一下.

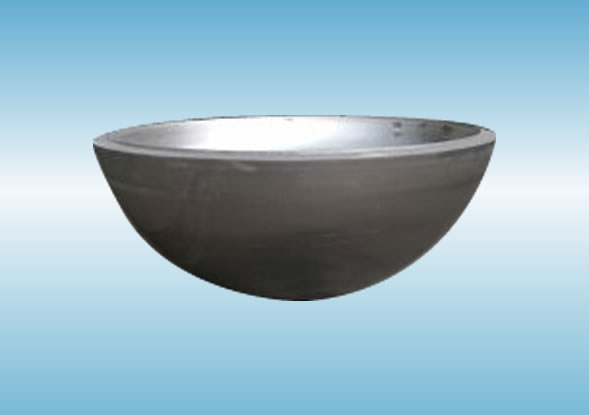

一種是橢圓形封頭，這種封頭的周向應力和經向應力在殼體上不是一塵不變的，在各點都是變化的，比如他在頂點的環向應力和軸向應力相等的，而在赤道上的應力就不同了。如果封頭承受的內壓比較均勻時，軸向應力恒為拉伸應力，從頂點處極大值向赤道逐漸遞減至極小值。

由于封頭越淺，封頭邊緣的壓應力值越高，所以我們在制作封頭的時候，一般都會將封頭長短軸比值限制在2.6以內。對于封頭厚度的要求都是要在滿足強度的前提下的，對一些大直徑薄壁的橢圓形封頭，還要考慮他的剛度要求。

第二種是碟形封頭，這是一種由球面部分、直邊段以及過渡區三部分組成的封頭。碟形封頭邊緣應力的大小是與過渡區半徑與球面半徑的比值有關系的，而且成反比，就是比值越小，曲率邊境突變的越厲害，邊緣應力越大。所以而為了降低蝶形封頭邊緣應力，就會在封頭上設計過的區。

第三種是球冠形封頭，這種封頭一般只能用于壓力不高的場合，主要是因?yàn)樵谇蛎媾c圓筒連接處其曲率半徑會發生突變，同時因兩殼體無公切線而存在橫向推力，所以產生相當大的不連續應力。這也就決定了封頭與筒體連接的角焊縫必須采用全焊透結構。

后來要說的是錐形封頭，就拿受內壓無折邊錐形封頭來說，它的主體部分在內壓作用下，較大薄膜應力發生在大端。錐體和圓筒部分連接處，由于幾何不連續性，曲率半徑突變，因此該處會產生較大的橫向推力，引起較大邊緣應力，容易發生彎曲現象。

了解封頭產品的多種形態之后，我們就知道，不同形狀的封頭是可以適應于多種環境的。我們所了解封頭的邊緣壓應力和封頭本身形態上的深淺有關系。蝶形封頭可以適應于封頭設計的曲率邊境突變情況。如果不了解的話，我們的選擇就會很無厘頭，但了解了這么多封頭的種類以后，我們在具體選擇的時候就不會盲目了。正確選擇封頭也是有利于我們的生產工作的。
